Draw.io 平台使用指南

一、平台介绍

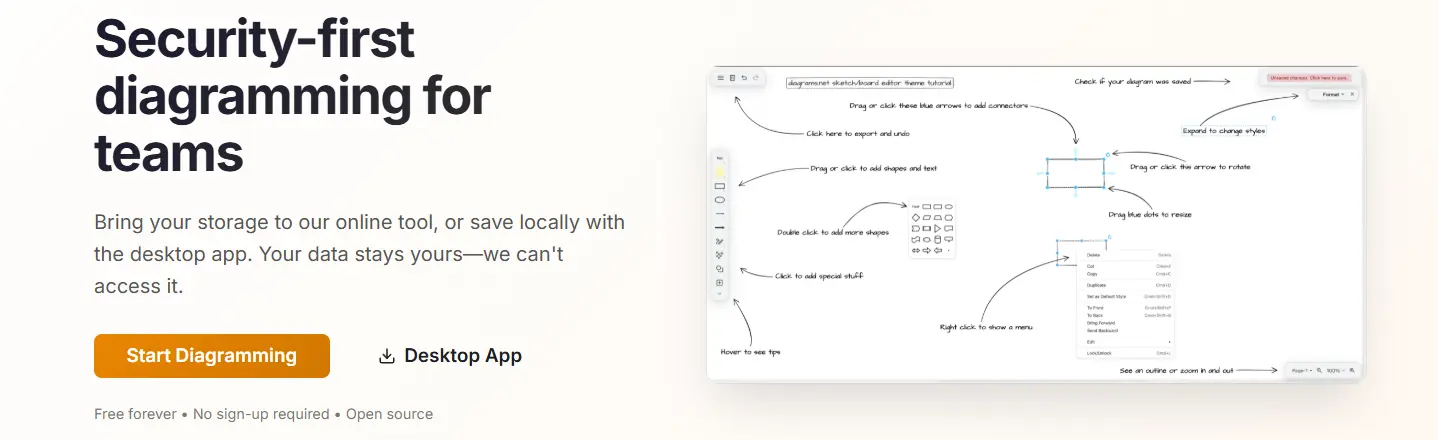

draw.io（亦称 diagrams.net）是一款基于开源协议的安全第一专业图表绘制工具。该工具无需注册账号即可直接使用，支持跨平台运行（Web 端、桌面客户端、VS Code 插件等）。其核心优势在于数据隐私保护——软件不存留用户图表数据，所有文件均直接保存在用户本地或自带的云端存储中。

二、主要功能

1. 丰富的图形库预置：包含流程图、UML、网络架构图（AWS/GCP/Azure/Kubernetes）、ER 实体关系图、思维导图及线框图等数百种专业模版与图形素材，支持快速调用。
2. 多端存储与无缝集成能力：

• 同步至：Google Drive、OneDrive、Dropbox、GitHub/GitLab 或本地硬盘；
• VS Code 扩展：直接在代码编辑器内编辑图表文件；
• 内容嵌入：支持 HTML、Notion、Confluence 及 Jira 等平台。

1. 灵活的导入与导出支持：

• 导入方面：兼容 Visio (.vsdx)、Lucidchart、Gliffy 等外部格式图表文件；
• 导出方面：可生成 PNG、JPEG、SVG、PDF，以及保存带编辑数据的专用 XML 格式。

1. 实时协作与高级编辑器：结合云盘实现团队多人协同编辑；提供手绘/草图风格（Sketch style）、暗黑模式及自定义 CSS 样式调整功能。

三、适用人群

1. 软件工程师 / 架构师：用于绘制 UML 类图、系统架构图、部署图、时序图及网络拓扑图等复杂结构。
2. 产品经理 / 设计师：适用于业务流程图设计、原型线框图（Wireframe）制作及用户旅程图的规划。
3. 项目经理 / 运维人员：便于创建甘特图管理进度，以及组织架构图与网络设备连接图的展示。
4. 学生与科研人员：支持论文流程图梳理、逻辑思维导图的构建等学术场景应用。

四、免费与付费情况

1. 个人/Web/桌面版方案：100% 永久免费。该版本无功能限制、无导出水印，且无需登录注册即可使用。
2. 企业级集成方案（收费）：仅在通过 Atlassian 云端生态（Confluence & Jira）内调用官方原生 App 时使用此服务时产生费用，通常按团队人数按月或按年收取许可费。

查看最新官方定价页面：https://www.drawio.com/pricing

五、如何使用

1. 选择启动平台：访问网页版 app.diagrams.net，或下载 draw.io Desktop 桌面客户端。
2. 配置存储位置：启动工具时需确认文件保存路径，可选择本地硬盘（Device）、Google Drive 或其他云盘同步。
3. 创建新图表：打开空白画布以从零开始设计，或直接选用系统提供的现成模板进行二次修改。
4. 绘图与编辑操作：

• 左侧面板：搜索或选择所需图块，拖拽至中央区域；
• 中间画布：拖拉连接线建立关系，双击元素输入文本内容；
• 右侧属性栏：调整选中元素的背景色、线条粗细、字体样式及排版布局。

1. 保存与导出文件：通过菜单 File -> Save 将源文件保存在当前目录，或通过 File -> Export as 直接生成图片/PDF 等最终格式。

六、注意事项

1. 数据本地化存储：网页端不托管用户自动上传的临时草稿。清空浏览器缓存会导致未保存内容丢失，建议开启工具的自动保存功能或优先使用桌面版以确保数据安全。
2. 版本控制策略推荐 GitHub：当与 Git/GitHub 配合工作时，建议选择导出 .drawio.svg（可编辑矢量图）或 .drawio.png，后者可直接作为图片展示且保留导入后全量可编辑特性。
3. 扩展图形库方法：若左侧默认图库缺少特定图标（如某些 IT 云厂商 Logo），请点击左下角按钮开启更多资源：+ More Shapes。
